无刷马达特点 |
|
|
| a. |
低噪音、低电磁干扰，免保养。 |
| b. |
特殊专利设计，运转平顺，增强可靠度。 |
| c. |
比传统马达拥有更多优点，体积小、重量轻、高功率、高扭力及高效率。 |
| d. |
宽广的高效率转速操作范围，十分适合负载变化大，速度变化多的操作条件，这些优点是一般传统马达无法达到的。 |
| e. |
马达内含温度侦测组件，可以预防过负载使用，保护马达过热。
| |
|
|
智能型驱动器 |
|
|
|
a. |
适用于许多常用的控制接口，如RS485、标准面板、远拉面板F306、端子讯号控制 、PLC和人机等方式。 |
|
b. |
使用220VAC电源，避免需要购置24VDC电源供应器困扰。 |
|
c. |
驱动器提供24VDC电磁剎车控制电源，可以自动控制马达煞车。 |
|
d. |
转速真实呈现并可输出转速讯号供外部控制使用。 |
|
e. |
无论是在远拉面板/RS485操控或端子控制，面板均可随时保持操控的有效性。 |
|
f. |
闭回路及开回路速度控制模式可供选择，提供多样化的使用便利性。 |
|
g. |
模拟速度命令方式可分为0-5VDC、0-10VDC和4-20mA。 |
|
h. |
过电流、过热、过电压和马达堵住保护，避免异常产生时，对产品造成损害。 |
|
| |
|
| |
[ 直流无刷马达 VS.感应马达Vs. 有刷马达 ] |
| |
| 特点 |
直流无刷马达 |
感应马达 |
直流有刷马达 |
| 体积小,重量轻 |
◎ |
X |
△ |
| 转子惯性低 |
◎ |
X |
△ |
| 高速度运转性能 |
◎ |
△ |
X |
| 无转子铜损 |
◎ |
X |
△ |
| 高效率 |
◎ |
△ |
△ |
| 温升低 |
◎ |
△ |
X |
| 无整流子,无碳刷摩擦,无火花 |
◎ |
◎ |
X |
| 低速扭力 |
◎ |
X |
△ |
| 免保养 |
◎ |
◎ |
X |
| 过附载能力 |
◎ |
X |
△ |
| ◎ 优良 △ 普通 X 较差 |
|
| |
|
| |
规格 马达尺寸 驱动器尺寸 D305接线图 T/N 曲线 (特性曲线) |
| |
|
| |
|
| |
规格 |
| |
 |
| |
|
|
60 |
90 |
120 |
180 |
250 |
370 |
|
马达型号 |
AM-60L/M |
AM-90L/M/H |
AM-120L/M/H |
AM-180L/M/H |
AM-250L/M/H |
AM-370L/M/H |
|
驱动器型号 |
BL2-101L/M |
BL2-101L/M/H |
BL2-102L/M/H |
BL2-102L/M/H |
BL2-104L/M/H |
BL2-104L/M/H |
| D305 |
|
|
220V ±10% |
|
|
50 / 60 |
|
|
2.0 |
2.5 |
4.0 |
4.2 |
7.0 |
7.6 |
|
马达相数 |
3Ø |
|
|
2.9/2.0 |
4.4/2.9/1.5 |
5.8/3.9/2.0 |
8.8/5.8/2.9 |
12.0/8.1/4.0 |
18.0/12.0/6.0 |
|
|
L:2000 / M:3000 / H:6000 |
|
|
>80 |
>80 |
>80 |
>80 |
>80 |
>80 |
|
|
180 |
220 |
280 |
330 |
520 |
670 |
|
|
8.0/5.0 |
8.8/5.8/3.0 |
17.0/11.0/5.0 |
17.6/11.6/5.8 |
35.0/23.0/11.0 |
36.0/24.0/12.0 |
|
|
L:150~2000 / M:150~3000 / H & CM:300~6000 |
|
|
1% 以下 (0~额定转矩在额定速度) |
|
马达绝缘等级 /
最大工作温度 |
B 级 (130oC/266oF) / 最大. 100oC/212oF |
|
控制方式 |
矩形波 PWM 方式 |
|
输入信号 |
输入方式：内部速度设定器 / 外部速度设定器(2KΩ以上) / RS-485 |
|
保护功能 |
|
|
|
任何以下情况将会输出警告信号，马达停止。
过负载保护功能：马达工作温度不超过 120oC。
过热保护功能：驱动器内部过热自我保护。
欠相保护功能：因电缆断线，马达发出的回受信号异常。
相间短路保护。
| |
|
马达防水等级 |
L/M/H: IP40 |
|
图号 |
1 |
1 |
2 |
3 |
4 |
5 |
4(M/H) |
|
驱动器外型 |
BL2 |
10 |
10 |
10 |
10 |
10 |
10 |
|
D305 |
13 |
13 |
13 |
13 |
13 |
13 |
|
|
2.1/2.1 |
2.4/2.4/2.4 |
2.6/2.5/2.5 |
2.9/2.7/2.7 |
4.0/3.8/3.7 |
4.5/5.4.0 |
|
|
1.1 |
1.1 |
1.1 |
1.1 |
1.1 |
1.1 |
|
|
750 |
1000 |
1500 |
2200 |
|
马达型号 |
AM-750L/M/H |
AM-100L/M/H |
AM-1500L/M/H |
AM-2200L/M/H |
|
驱动器型号 |
BL2-107L/M/H |
BL2-115L/M/H |
BL2-115L/M/H |
BL2-122L/M/H |
| NONE |
|
|
220V ±10% |
|
|
50 / 60 |
|
|
11.4 |
13.6 |
20.5 |
30.0 |
|
马达相数 |
3Ø |
|
|
AM:24.4/12.2 |
AM:32.5/16.2 |
AM:48.8/24.4 |
AM:73.2/36.6 |
| CM:36.6/12.2 |
CM:73.2/24.4 |
CM:109.8/36.6 |
|
|
L:2000 / M:3000 / H:6000 |
|
|
>85 |
>85 |
>85 |
>85 |
|
|
1300 |
1700 |
2300 |
3000 |
|
|
AM:70/35 |
AM:110/55 |
AM:120/60 |
AM:180/90 |
| CM:95/24 |
CM:160/45 |
CM:210/72 |
|
|
L:150~2000 / M:150~3000 / H & CM:300~6000 |
|
|
1% 以下 (0~额定转矩在额定速度) |
|
马达绝缘等级 /
最大工作温度 |
B 级 (130oC/266oF) / 最大. 100oC/212oF |
|
控制方式 |
矩形波 PWM 方式 |
|
输入信号 |
输入方式：内部速度设定器 / 外部速度设定器(2KΩ以上) / RS-485 |
|
保护功能 |
|
|
|
任何以下情况将会输出警告信号，马达停止。
过负载保护功能：马达工作温度不超过 120oC。
过热保护功能：驱动器内部过热自我保护。
欠相保护功能：因电缆断线，马达发出的回受信号异常。
相间短路保护。
| |
|
马达防水等级 |
L/M: IP54 H: IP40 |
|
图号 |
AM:6 |
AM:7 |
AM:8 |
AM:9 |
| CM:A/D |
CM:B/E |
CM:C/F |
|
驱动器外型 |
BL2 |
11 |
11 |
11 |
11 |
|
D305 |
13 |
13 |
13 |
13 |
|
|
AM:8.0/7.8 |
9.4/8.7 |
AM:11.0/9.7 |
AM:13.2/16.5 |
|
|
1.3 |
1.3 |
1.3 |
1.3 | |
| |
------------------------------- TOP ↑
|
| |
|
| |

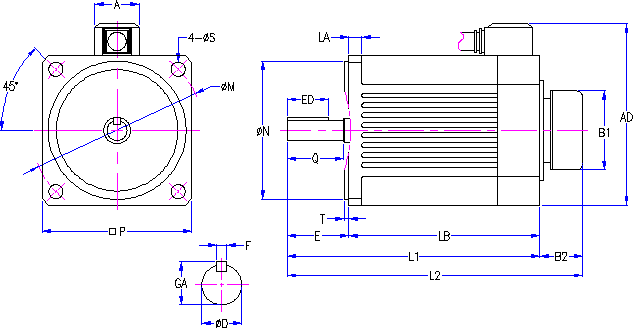

马达尺寸图 |
| |
AM-60~370 |
| |
|
| |
Unit: mm |
| |
| 图号. |
 P |
ØM |
ØS |
ØN |
T |
LA |
LB |
L1 |
L2 |
AD |
A |
B1 |
B2 |
Output Shaft End |
| ED |
Q |
E |
ØD |
GA |
F |
| 1 |
90 |
104 |
8.5 |
83 |
2.5 |
8 |
100 |
128 |
161 |
109 |
27 |
61 |
33 |
20 |
25 |
28 |
12 |
13.5 |
4 |
| 2 |
115 |
147 |
180 |
25 |
29 |
32 |
| 3 |
14 |
16 |
5 |
| 4 |
170 |
202 |
235 |
| 5 |
185 |
217 |
250 |
------------------------------- TOP ↑ |
| |

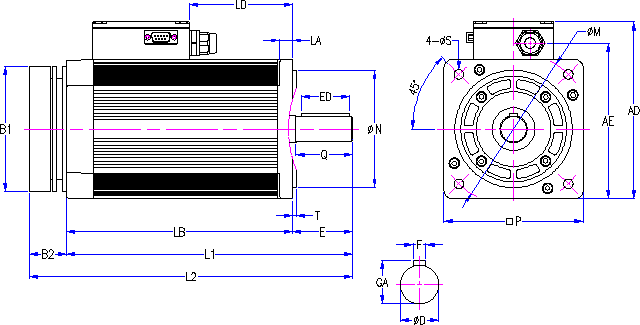

AM-750~2200 |
| |
|
| |
Unit: mm |
| |
| 图号. |
P |
ØM |
ØS |
ØN |
T |
LA |
LB |
L1 |
L2 |
B1 |
B2 |
AD |
AE |
LD |
Output Shaft End |
| ED |
Q |
E |
ØD |
GA |
F |
| 6 |
130 |
145 |
9 |
110 |
3.5 |
12 |
178 |
234 |
268.3 |
117 |
34.3 |
165.5 |
146 |
63 |
35 |
53 |
56 |
19 |
21.5 |
6 |
| 7 |
195 |
251 |
285.3 |
80 |
45 |
24 |
27 |
8 |
| 8 |
212 |
268 |
302.3 |
97 |
| 9 |
232 |
288 |
322.3 |
117 |
------------------------------- TOP ↑ |
| |

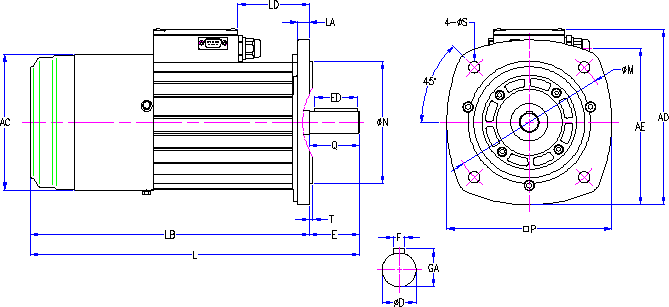

CM-750~2200 |
| |
|
| |
Unit: mm |
| |
| 图号. |
P |
ØM |
ØS |
ØN |
T |
LA |
LB |
L |
AC |
AD |
AE |
LD |
Output Shaft End |
| ED |
Q |
E |
ØD |
GA |
F |
| A |
175 |
165 |
12 |
130 |
3.5 |
13 |
205 |
258 |
142 |
186 |
166 |
67 |
35 |
53 |
53 |
19 |
21.5 |
6 |
| B |
239 |
292 |
101 |
45 |
24 |
27 |
8 |
| C |
259 |
312 |
121 |
| D |
287 |
340 |
144 |
67 |
35 |
19 |
21.5 |
6 |
| E |
45 |
24 |
27 |
8 |
| F |
296 |
349 |
76 |
------------------------------- TOP ↑ |
| |
|
| |
驱动器尺寸图 |
| |

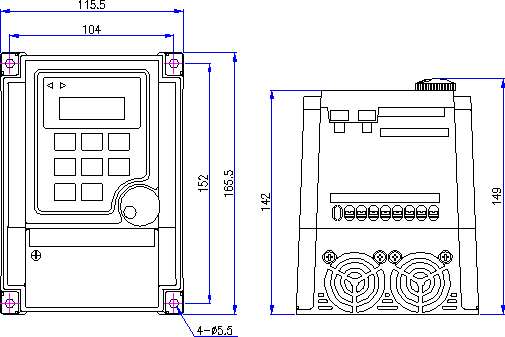

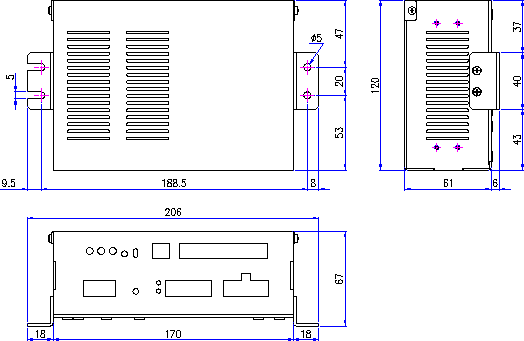

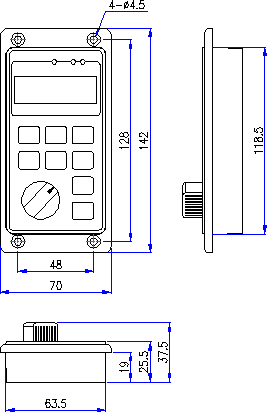

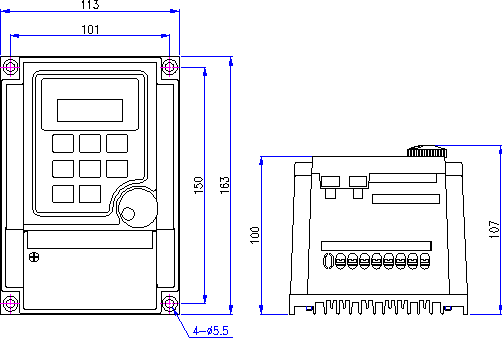

[ FIG-10 ] |
| |
|
| |
[ FIG-11 ] |
| |
|
| |
[ FIG-12 ] |
| |
|
| |
[ FIG-13 ] |
| |
------------------------------- TOP ↑ |
| |
|
| |

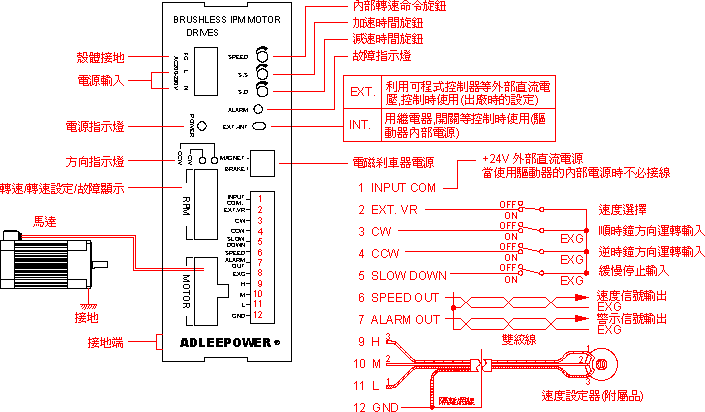

D305接线图 |
| |
