变频器专用马达的设计主要是在使用多频率驱动器下，亦能展现出它最理想的特性。变频专用马达有独立冷却风扇系统来降低马达温度。使它在广宽速度范围内操作下却没有过热的虞虑。
|
一个标准的马达经由变频器驱动所产生的动力会比原先的少一些。当它使用在低转速的范围时，冷却的效果会恶化，然后马达温度上升增加。所以，在低转速范围操作是必须减少负载转矩。如果在低速度范围中需要100%延伸转矩，则需要使用变频器专用马达。
|
 |
|
| |
| |
[ 规格 ] |
| |
AVB / AVV 10HZ-160HZ |
| |
|
型号 |
AVB or AVV |
|
框号 |
80 |
90L |
100L |
112M |
132S |
132M |
160M |
160L |
|
输出 (KW) |
0.75 |
1.5 |
2.2 |
3.7 |
5.5 |
7.5 |
11.0 |
15.0 |
|
转矩 (Kg-M) |
0.43 |
0.85 |
1.27 |
2.11 |
3.17 |
4.22 |
6.33 |
8.44 |
|
RPM |
1725RPM at 60HZ |
|
构造 |
全密闭式外部冷却扇 |
|
极数 |
4 |
|
电源 |
3相220 或 380 或 440V |
|
V/F |
100? 怀堤 / 50-160HZ |
|
蛌撻杻俶 |
嘐隅蛌撻毓峓 |
10HZ- 60HZ |
|
嘐隅髡薹毓峓 |
60HZ- 160HZ |
|
啓动转矩 |
125﹪ |
|
绝缘种类 |
F |
|
环境情况 |
-20 到 40 ℃；湿度100﹪；屋内；
没有防爆裂；不超过 1000M |
|
极速 |
4800RPM |
|
基本速度 |
60HZ |
|
AVB : 卧式 AVV : 立式 |
|
| |
AEEFV / AEVFV 10HZ-110HZ |
| |
|
型号 |
AEEFV or AEVFV |
|
框号 |
80 |
90L |
100L |
112M |
132S |
132M |
160M |
160L |
|
输出(KW) |
0.75 |
1.5 |
2.2 |
3.7 |
5.5 |
7.5 |
11.0 |
15.0 |
|
转矩(Kg-M) |
0.51 |
1.02 |
1.53 |
2.55 |
3.825 |
5.10 |
7.65 |
10.20 |
|
RPM |
1425RPM at 50HZ |
| 构造 |
Total enclosed external cooling fan |
| 极数 |
4 |
| 电源 |
3ψ220 or 380 or 440V |
|
V/F |
100﹪ Output/50-110HZ |
| 转矩特性 |
固定转矩范围 |
10HZ- 50HZ |
|
固定功率范围 |
50HZ- 110HZ |
| 启动转矩 |
125﹪ |
| 绝缘 |
F |
| 环境情况 |
-20 到 40 度；湿度100﹪；屋内；
没有防爆裂；不超过 1000M |
| 极速 |
3300RPM |
| 基本速度 |
50HZ |
|
AEEFV : 卧式 AEVFV : 立式 |
|
| |
|
| |

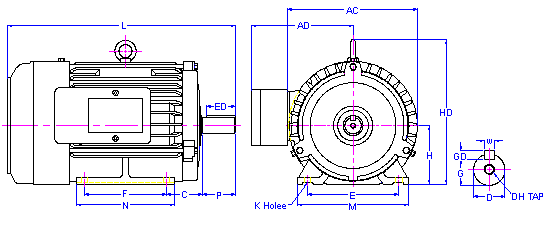

[ 马逹尺寸图 ] |
| |
输出
(kw) |
框号 |
极数 |
H |
AD |
E |
F |
Z |
C |
P |
HD |
AC |
L |
M |
N |
轴心 |
轴承 |
| ED |
D |
GD |
G |
W |
| 0.75 |
80 |
4 |
80 |
140 |
125 |
100 |
10 |
50 |
40 |
- |
177 |
328 |
155 |
130 |
35 |
19 |
6 |
15.5 |
6 |
6204ZZ |
6203 |
| 1.5 |
90L |
4 |
90 |
150 |
140 |
125 |
10 |
56 |
50 |
- |
200 |
341 |
170 |
150 |
45 |
24 |
7 |
20 |
8 |
6205ZZ |
6204 |
| 2.2 |
100L |
4 |
100 |
162 |
160 |
140 |
12 |
63 |
60 |
243 |
219 |
401 |
195 |
175 |
55 |
28 |
7 |
24 |
8 |
6206ZZ |
6205 |
| 3.7 |
112M |
4 |
112 |
169 |
190 |
140 |
12 |
70 |
60 |
265 |
238 |
420 |
224 |
175 |
55 |
28 |
7 |
24 |
8 |
6306ZZ |
6305 |
| 5.5 |
132S |
4 |
132 |
184 |
216 |
140 |
12 |
89 |
80 |
310 |
279 |
497 |
250 |
185 |
76 |
38 |
8 |
33 |
10 |
6308ZZ |
6306 |
| 7.5 |
132M |
4 |
132 |
184 |
216 |
178 |
12 |
89 |
80 |
310 |
279 |
533 |
250 |
212 |
76 |
38 |
8 |
33 |
10 |
6308ZZ |
6306 |
| 11.0 |
160M |
4 |
160 |
250 |
254 |
210 |
14.5 |
108 |
110 |
377 |
334 |
670 |
300 |
250 |
105 |
42 |
8 |
37 |
12 |
6309ZZ |
6307 |
| 15.0 |
160L |
4 |
160 |
250 |
254 |
254 |
14.5 |
108 |
110 |
377 |
334 |
722 |
300 |
300 |
105 |
42 |
8 |
37 |
12 |
6309ZZ |
6307 | |
| |
|
| |
|
| |
|
| |

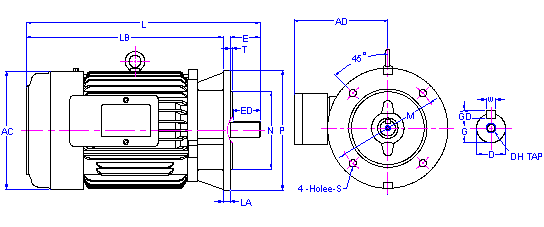

输出
(kw) |
框号 |
极数 |
ØP |
ØN |
AD |
ØM |
ØS |
AC |
L |
LB |
E |
LA |
T |
轴心 |
轴承 |
| ED |
D |
GD |
G |
W |
| 0.75 |
80 |
4 |
200 |
130 |
140 |
165 |
12 |
177 |
338 |
286 |
40 |
12 |
3.5 |
35 |
19 |
6 |
15.5 |
6 |
6204 |
6203 |
| 1.5 |
90L |
4 |
200 |
130 |
149 |
165 |
12 |
200 |
390 |
328 |
50 |
12 |
3.5 |
45 |
24 |
7 |
20 |
8 |
6205 |
6204 |
| 2.2 |
100L |
4 |
250 |
180 |
162 |
215 |
15 |
220 |
403 |
328 |
60 |
15 |
4 |
55 |
28 |
7 |
24 |
8 |
6206 |
6205 |
| 3.7 |
112M |
4 |
250 |
180 |
169 |
215 |
15 |
238 |
455 |
380 |
60 |
15 |
4 |
55 |
28 |
7 |
24 |
8 |
6306 |
6305 |
| 5.5 |
132S |
4 |
300 |
230 |
184 |
265 |
15 |
273 |
499 |
399 |
80 |
20 |
4 |
75 |
38 |
8 |
33 |
10 |
6308 |
6306 |
| 7.5 |
132M |
4 |
300 |
230 |
184 |
265 |
15 |
273 |
534 |
434 |
80 |
20 |
4 |
75 |
38 |
8 |
33 |
10 |
6308 |
6306 |
| 11.0 |
160M |
4 |
350 |
250 |
250 |
300 |
19 |
334 |
670 |
540 |
110 |
20 |
5 |
105 |
42 |
8 |
37 |
12 |
6309 |
6307 |
| 15.0 |
160L |
4 |
350 |
250 |
250 |
300 |
19 |
334 |
722 |
592 |
110 |
20 |
5 |
105 |
42 |
8 |
37 |
12 |
6309 |
6307 | |
