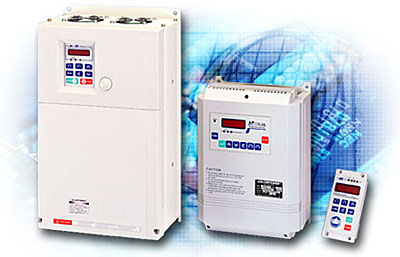

向量变频器
 |
| |
|
| |
|
| |
|
| |
|
| |
向量变频器是附有内部剎车制动晶体，且具直流制动功能的空间向量脉宽调变控制(PWM)变频器。向量变频器有更高的转矩且安静,对于各种机器有全方面功能，并且能够帮助你在工作方面获得多重效益让您 的产品更加出色。
|
|
|
|
|
|
[ 特性 ]
 采数字讯号微处理器(DSP)中央处理单位(CPU)空间向量脉宽调变(PWM)控制 |
| RS485 通信接口 |
| 内含剎车制动晶体及煞车电阻 |
| 模拟频率可接受0-10VDC, 4-20mA. |
| 可设定自由运转停止或减速剎车停止的选择 |
| 可调整的V/F 曲线 |
| 自动转矩提升和自动滑差补偿功能 |
| 4 段加减速时间及 S线缓加减速 |
| 脉波转速信号输出 |
| 最大扭力电流限制 |
| 内键 PID 控制器和定时器 |
| 在启动追转功能 |
| 主/副机系统 |
| 对地和相间短路保护 |
| 采用高效功率模块 |
| 8 段度设定和寸动运转 |
| PG闭回路控制 |
|
| |
|
| |
[ 规格 ]
| 型号 |
AP2G5 |
AP4G5 |
|
输入电压 |
3Ø 220VAC ±10% |
3Ø 380/440VAC ±10% |
|
型号 |
37 |
55 |
75 |
110 |
150 |
185 |
220 |
37 |
55 |
75 |
110 |
150 |
185 |
220 |
|
输入频率 |
50HZ / 60HZ ±5% |
|
输出电压 |
3Ø 220VAC |
3Ø 380/440VAC |
|
输入电流 |
0.1HZ ~ 400HZ |
|
额定电流 (A) |
17 |
24 |
33 |
46 |
62 |
76 |
90 |
8.5 |
12 |
16.5 |
23 |
31 |
38 |
45 |
|
容量 (KVA) |
6.5 |
9.2 |
12.6 |
17.6 |
23.6 |
29 |
34 |
6.5 |
9.2 |
12.6 |
17.6 |
23.6 |
29 |
34 |
|
最大马达 (4极数) (KW) |
3.7 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
3.7 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
|
控制方法 |
SV PWM |
|
冷却方法 |
Air-Cooled |
|
认证 |
无 |
CSAcus |
无 |
CSAcus |
|
重量 (KG) |
5.6 |
5.8 |
6.2 |
14.5 |
14.5 |
16 |
16 |
5.6 |
5.8 |
6.2 |
14.5 |
14.5 |
16 |
16 |
|
(mm) |
图1 |
图2 |
图1 |
图2 |
|
| |
|
| |
[ 特色 ] |
| |
| 控制特色 |
|
控制方法 |
正弦波 PWM 方式 (SV PWM) |
|
输出频率 |
0.1HZ ~ 400HZ |
|
频率设定分辨率 |
0.1HZ |
|
输出频率分辨率 |
0.1HZ |
|
PWM载波频率 |
2K ~ 16K |
|
转矩提升 |
1. 算动转矩提升和自动滑差补偿。
2. 启动转矩在5HZ.可达150%的额定转矩 。 |
|
跳跃设定频率 |
0.1 ~ 400HZ (可设定3点) |
|
加减速时间 |
0.2 ~ 1200秒(4段加/减 速时间可分别独立设定 ) |
|
失速防止准位 |
可依马达负载特性以驱动器额定电流的50 ~ 200% 设定 |
|
直流制动 |
0-25 秒 (0-0.2PU 额定电压制动) |
|
动态剎车转矩 |
1. 约. 20% (外接选购的制动电阻可达120%)
2. 煞车电阻内装 |
|
V/F 曲线 |
设定的V/F曲线 | 备注: AP2G3-110~220, AP4G3-150~220CSAcus 认证
|
| |
|
| |
| 操作特性 |
|
频率设定信号 |
数字操作器 |
按   设定 |
|
运转操作信号 |
外接端子 |
0 ~ 10VDC, 4-20mA, 通信接口 (RS-485) |
|
数字输入端子 |
数字操作器 |
按    操作 |
|
外接端子 |
2 线式 (Fwd / Stop. Rev / Stop. Run / Stop. Fwd / Rev) / 3 接线操作 |
| 寸动 |
|
数字输入端子 |
8个已预设速度切换器, 4 组加、减速切换控制 |
| 外部异常输入, 寸动运转 |
| 最大电压选择, 3线式接法停机. |
|
数字输出端子 |
频率达到输出 |
| 可调整脉波数/ 周期 |
| 低电压检出. 异常故障输出.外部异常输出 |
|
模拟信号输出 (PWM) |
转换变频输出频率或电流到模拟信号 |
|
故障信号输出 |
变频器故障信号输出. (1a1b) |
|
内建式功能 |
最大./最小输出频率设定. 设定瞬间停电再重新启动, 异常故障再启动 |
| S 曲线 / 加. / 减时间设定 |
| 数字频率输出信号、异常纪录、参数锁定 |
|
操作方向限制、过电流防止、过电压防止保护、过负载保护. |
|
保护 |
过电压、过电流、低电压、马达过负载、驱动器过热 |
| 相间短路 /马达对地漏电 |
|
数字操作器 |
内含 8 个功能键, 6位数字的7段 LED 显示. 4 状态指示 LEDS |
|
可设定频率、显示实际输出频率、输出电流显示、使用者自订设定 |
| 系数浏览及修正设定和参数锁定、错误显示 |
| 可执行 "运转"、"停止"、"重置"、"正/反转"、"端子寸动" 指令 | |
| |
|
| |
| 环境 |
|
操作周围环境温度 |
-10oC 到 + 40oC |
|
存放温度 |
-20oC到 + 60oC |
|
操作围环湿度 |
低于 90% RH,无结露 |
|
| |
|
| |
向量变频器尺寸图 |
| |

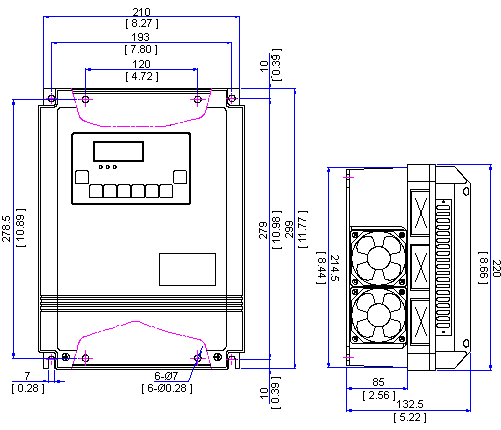

[ 图1 ] |
| |
|
| |
[ 图2 ] |
| |
|
| |

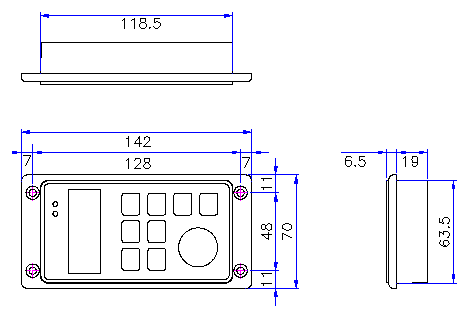

[ F306远拉控制盒 ] |
| |
|
| |
|
| |

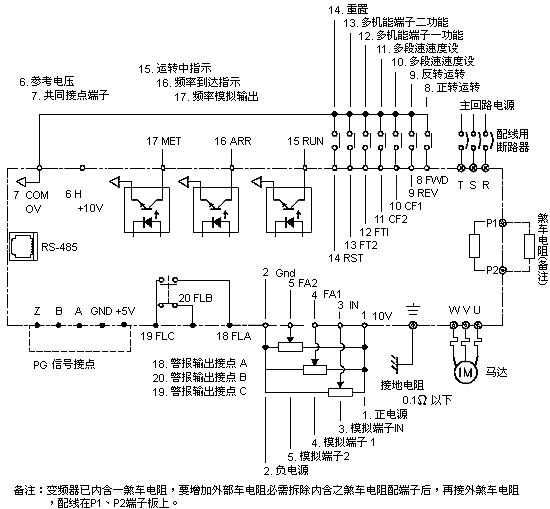

接线图表 |
| |
|
|
|
