帮浦(泵)专用变频器具有完整的功能可以控制帮(泵)浦，让其拥有恒压供水的输出特性。它能够让帮(泵)浦完美地输出固定水压，一般压差式的控制是无法达到这种漂亮的输出特性。干转保护，漏水补偿，无用水停车是这个驱动器的标准的功能。无水锤、低振动、低启动电流、耗电量跟流量成比例，运转安静…。改进了众多传统帮浦缺点。
|
| |
|
| |
[ 特性] |
| |
恒压帮(泵)浦驱动器，会依照系统压力的变化由传感器之信号与设定值比较，并会自动改变输出额率及电压，帮(泵)浦马达随着频率之变化而改变转速，以达恒压之功能及无用水停车、漏水补偿及无水停车功能控制。
|
| |
|
| |
[ 双重功能 ] |
| |
当压力感应器故障时，可切换至传统压力开关之压差控制。 |
| |
|
| |
[ 简化安装 ] |
| |
压力感应器及帮(泵)浦及构成恒压系统，无须选用恒压控制器及压力显示器，其设定值及实际压力直接于驱动器上显示。
|
| |
|
| |
[ 优点 ] |
| |
恒压、免水塔、体积小、无水锤、无启动火花、低启动电流、缓冲启动停止、震动小、安静无声、用多少水耗多少电完全改善传统压立桶开关(压差式)之缺点。
|
| |
|
| |

|
| |
|
| |
[ 规格]
|
型号 |
HS2 |
|
电压 |
1or3Ø 220AC ±10 % |
|
型号 |
HS2-04 |
HS2-07 |
HS2-15 |
HS2-22 |
|
输入频率 |
50HZ~60HZ±5% |
|
输出电压 |
3Ø 220AC |
|
输出频率 |
0-65HZ |
|
输出额定电流(A) |
3 |
5 |
8 |
11 |
|
容量(KVA) |
1.1 |
1.9 |
3.1 |
4.2 |
|
最大马达(4极) (KW) |
0.4 |
0.75 |
1.5 |
2.2 |
|
控制 |
正弦使脉波宽度调制波动 |
|
感应输入 |
4 - 20毫安 压力转换器 |
|
冷却方式 |
自我冷却 |
空气冷却 |
|
尺寸图 |

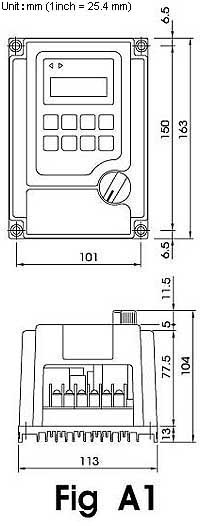

图A1 |

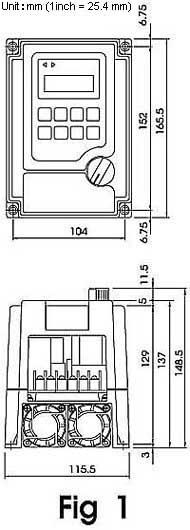

图1 |
|
重量 (KG) |
1.1 |
1.1 |
1.5 |
1.5 |
|
型号 |
HP2 |
|
电压 |
3Ø220V±10% |
|
型号 |
37 |
55 |
75 |
110 |
150 |
185 |
220 |
|
输入频率 |
50HZ~60HZ±5% |
|
输出电压 |
3Ø 220V |
|
输出频率 |
0.5HZ-65HZ |
|
输出额定电流(A) |
17 |
24 |
33 |
46 |
61 |
75 |
90 |
|
容量(KVA) |
6.5 |
9.2 |
12.6 |
17.6 |
23.3 |
28 |
34 |
|
最大马达(4极) (KW) |
3.7 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
|
控制 |
正弦使脉波宽度调制波动 |
|
感应输入 |
4 - 20毫安 压力转换器 |
|
冷却方式 |
空气冷却 |
空气冷却 |
|
尺寸图 |

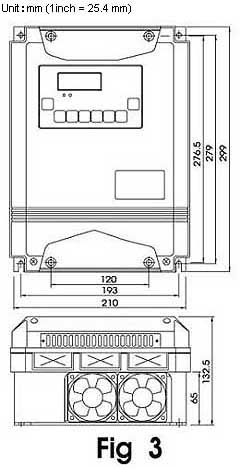

图3 |

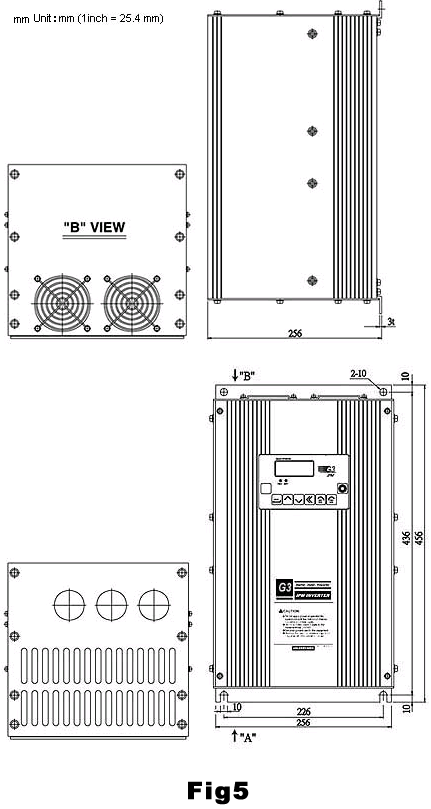

图5 |
|
重量 (KG) |
5.5 |
6.2 |
6.6 |
17 |
18 |
18.5 |
19 |
|
型号 |
HP4 |
|
电压 |
3Ø 380 V / 440V±10% |
|
型号 |
07 |
15 |
22 |
37 |
55 |
75 |
110 |
150 |
185 |
220 |
|
输入频率 |
50HZ~60HZ±5% |
|
输出电压 |
3Ø 380 V~440V |
|
输出频率 |
0.50HZ - 65HZ |
|
输出额定电流(A) |
2.5 |
4 |
6 |
9 |
12 |
17 |
23 |
31 |
38 |
43 |
|
容量(KVA) |
1.9 |
3.1 |
4.2 |
6.5 |
9.2 |
12.6 |
17 |
24 |
29 |
33 |
|
最大马达(4极) (KW) |
0.7 |
1.5 |
2.2 |
3.7 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
|
控制 |
正弦使脉波宽度调制波动 |
|
感应输入 |
4 - 20毫安 压力转换器 |
|
冷却方式 |
自我冷却 |
空气冷却 |
空气冷却 |
|
尺寸图 |

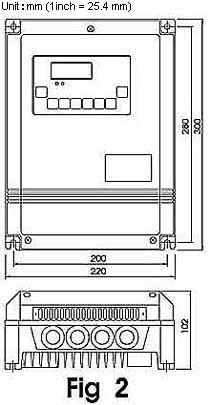

图2 |
图3 |
图5 |
|
重量 (KG) |
3.2 |
3.2 |
3.6 |
5.4 |
6.2 |
6.6 |
6.7 |
18.5 |
19 |
19.5 | |
