ACO电机/三相感应式电动机

 　

　

　



请认准此商标，谨防仿冒“ADLEEPOWER”

　

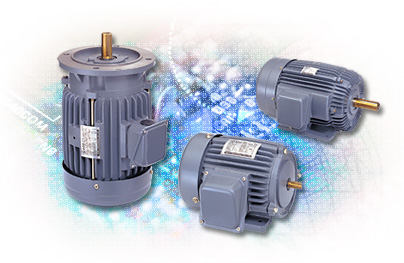

          三相感应马达

                                                   新推出高效率系列




　

　

　

台湾爱德利"ADLEEPOER"交流电感应马达是以IEC标准设计。这些三相马达适合许多不同工业用途，并且不管是新的或维修用的设备，皆可以非常方便地安装。IEC马达的功率0.25~20HP、框号从63到160，还有更高效率系列。这些高效率马达达到许多国家认定标准，高效率电动机功率1~10HP，框号从80到132。
　

　 　
　 [ 标准系列 ]
　

型号

功率
(HP)

框号

额定速度
(RPM)

额定转矩
(KG-M)

2P

4P

6P

2P

4P

6P

2P

4P

6P

AEVF

/

AEEF

1/4

63

63

71

3335

1650

1120

0.054

0.11

0.162

1/2

71

71

80

3370

1680

1130

0.108

0.216

0.321

1

80

80

90L

3395

1700

1140

0.214

0.427

0.637

2

90L

90L

100L

3415

1710

1140

0.425

0.849

1.237

3

90L

100L

112M

3450

1725

1150

0.631

1.262

1.894

5

112M

112M

132S

3470

1745

1160

1.046

2.080

3.129

7.5

132S

132S

132M

3490

1760

1160

1.560

3.111

4.693

10

132S

132M

160M

3490

1750

1170

2.080

4.148

6.204

15

160M

160M

160L

3510

1760

1170

3.102

6.186

9.306

20

160M

160L

--

3520

1760

1170

4.124

8.248

12.408



　

　 　
　 [ 高效率系列 ]
　

型号

功率
(HP)

框号

 极数

满载

启动

最大
转矩 ﹪

速度
(RPM)

转矩
Kg-M

Eff. ﹪

P. F. ﹪

电流 A

转矩 ﹪

电流 A

AEVF-HE

/

AEEF-HE

　

 1 80 2 3450 0.22 81 75 3.20 250 19.00 280
80 4 1725 0.42 81 74 3.24 250 19.60 270
2 90 2 2450 0.42 81.5 88 5.60 220 24.00 250
90 4 1725 0.84 83 79 5.74 220 34.00 230
3 100 4 1725 1.26 86 82.5 8.30 230 62.00 240
5 112 2 3450 1.05 86 87 13.50 200 25.00 220
112 4 1725 2.10 87 88 13.00 180 85.00 227
7.5 132S 2 3450 1.58 89 85 20.30 200 140.00 200
132S 4 1725 3.16 89 88 18.60 180 115.00 197
10 132M 2 3450 2.10 89 87 26.00 170 182.00 175
132M 4 1725 4.20 89 88 25.00 170 13.00 175

　

　 [ 尺寸图]
　 AEVF        AEEF        AEVF-HE        AEEF-HE
　
　
型号 框号 图示 AC AD AE HB KK L LA LB LD M N P S T D 粣傷
E ED F G GA

AEVF

 63 1 144 115 88 - 22 212 9 215 74 130 110 160 10 3.0 11 23 18 4 8.5 12.5
71 1 162 125 98 - 22 266 12 236 82 130 110 160 10 3.5 14 30 25 5 11 16
80 2 177 137 117 - 22 272 12 232 55 165 130 200 12 3.5 19 40 35 6 15.5 21.5
90L 3 200 150 130 - 22 361 12 311 113 165 130 200 12 3.5 24 50 45 8 20 27
100L 2 219 173 140 140 28 363 16 303 88 215 180 250 15 4.0 28 60 55 8 24 31
112M 3 238 182 149 150 28 422 16 362 135 215 180 250 15 4.0 28 60 55 8 24 31
132S 2 273 218 175 169 35 446 20 366 97 265 230 300 15 4.0 38 80 75 10 33 41
132M 2 273 218 175 169 35 484 20 404 116 265 230 300 15 4.0 38 80 75 10 33 41
160M 4 334 256 213 217 35 604 20 404 151 300 250 350 19 5.0 42 110 105 12 37 45
160L 4 334 256 213 217 35 648 20 538 173 300 250 350 19 5.0 42 110 105 12 37 45
　

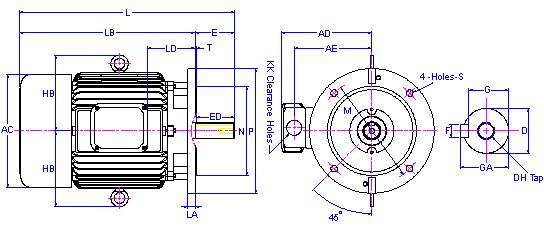

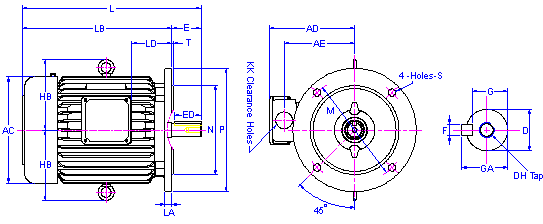

AEVF 图 1
------------------------------
　

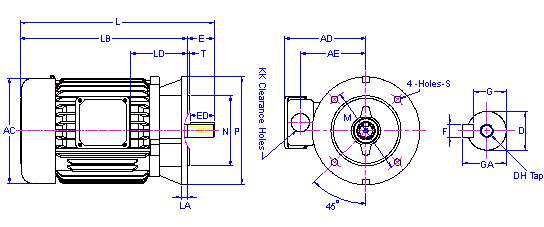

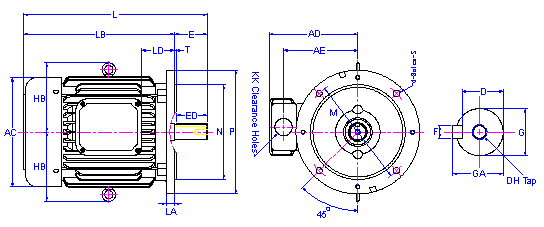

AEVF 图 2
------------------------------
　

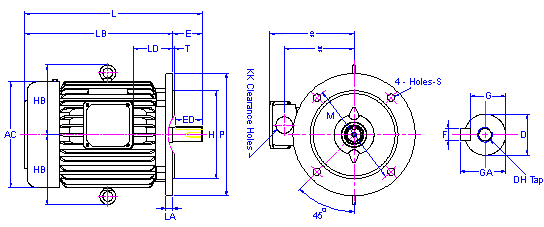

AEVF 图 3
------------------------------
　

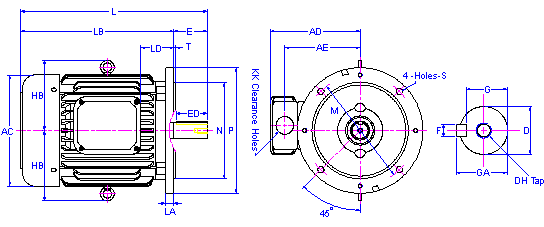

AEVF 图 4
------------------------------

------------------------------- TOP ↑

　

　 　
　
型号 框号 图示 A AA AB AC AD AE B BB C H HA HD HE K KK L LE 轴端
D E ED F G GA

AEEF

 63 1 100 28.0 120 144 115 88 80 100 40 63 8.0 135 28 7 22 209 66 11 23 18 4 8.5 12.5
71 1 112 35.5 140 162 125 98 90 115 45 71 8.0 152 53 7 22 239 74 14 30 25 5 11.0 16.0
80 1 125 35.5 155 177 137 107 100 130 50 80 9.0 168 55 10 22 272 82 19 40 35 6 15.5 21.5
90L 1 140 35.5 170 200 150 120 125 150 56 90 10.0 190 65 10 22 322 91 24 50 45 8 20.0 27.0
100L 2 160 45.0 195 219 173 140 140 175 63 100 12.5 243 70 12 28 363 100 28 60 55 8 24.0 31.0
112M 2 190 45.0 224 238 182 149 140 175 70 112 14.0 265 82 12 28 382 112 28 60 55 8 24.0 31.0
132S 2 216 45.0 250 273 218 175 140 185 89 132 16.0 310 83 12 35 446 137 38 80 75 10 33.0 41.0
132M 2 216 45.0 250 273 218 175 178 212 89 132 16.0 310 83 12 35 484 137 38 80 75 10 33.0 41.0
160M 3 254 50.0 300 334 256 213 210 250 108 160 18.0 377 108 15 35 604 176 42 110 105 12 37.0 45.0
160L 3 254 50.0 300 334 256 213 254 300 108 160 18.0 377 108 15 35 648 176 42 110 105 12 37.0 45.0
　

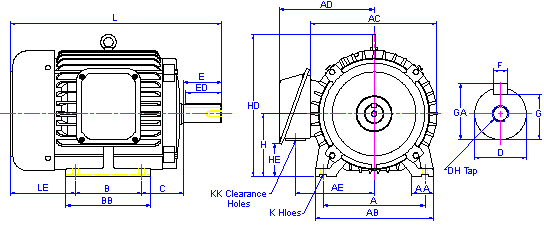

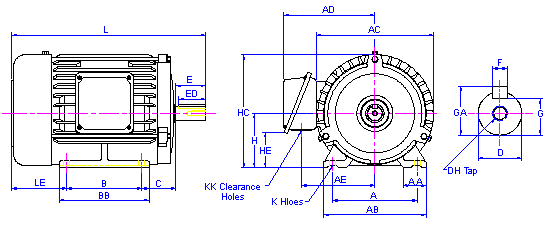

AEEF 图 1
------------------------------

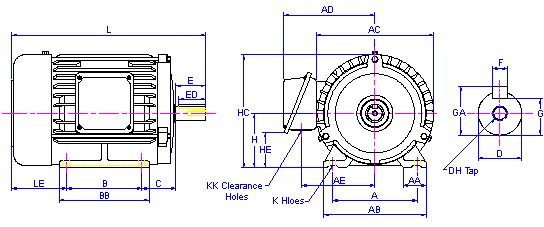

AEEF 图 2
------------------------------

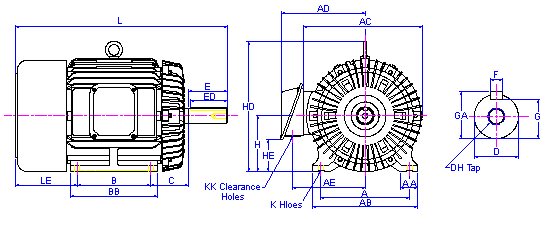

AEEF 图 3
------------------------------

------------------------------- TOP ↑

　

　 　
　 [ AEVF-HE (Flange mount立式) ]
　

输出
(HP)

 遺瘍 芞尨 P AC AD AE HB KK L LA LB LD M N P S T 粣傷
D E ED F G GA
1 80 1 2 177 137 117 - 22 272 12 232 55 165 130 200 12 3.5 19 40 35 6 15.5 21.5
80 1 4 177 137 117 - 22 272 12 232 55 165 130 200 12 3.5 19 40 35 6 15.5 21.5
2 90L 2 2 200 150 130 - 22 361 12 311 113 165 130 200 12 3.5 24 50 45 8 20 27
90L 2 4 200 150 130 - 22 361 12 311 113 165 130 200 12 3.5 24 50 45 8 20 27
3 100L 1 4 219 173 140 140 28 363 16 303 88 215 180 250 15 4.0 28 60 55 8 24 31
5 112M 2 2 238 182 149 150 28 422 16 362 135 215 180 250 15 4.0 28 60 55 8 24 31
112M 2 4 238 182 149 150 28 422 16 362 135 215 180 250 15 4.0 28 60 55 10 24 31
7.5 132S 1 2 273 218 175 169 35 446 20 366 97 265 230 300 15 4.0 38 80 75 10 33 41
132S 1 4 273 218 175 169 35 446 20 366 97 265 230 300 15 4.0 38 80 75 10 33 41
10 132S 1 2 273 218 175 169 35 446 20 366 97 265 230 300 15 4.0 38 80 75 10 33 41
132M 1 4 273 218 175 169 35 484 20 404 116 265 230 300 15 4.0 38 80 75 10 33 41
　


﹛

AEVF-HE 图 1
------------------------------
　

AEVF-HE 图 2
------------------------------

------------------------------- TOP ↑

　

　 　
　 [ AEEF-HE（Base mount卧式）]
　

输出
(HP)

 框号 图示 A AA AB AC AD AE B BB C H HA HD HE K KK L LE 轴端
D E ED F G GA
1 80 1 125 35.5 155 177 137 107 100 130 50 80 9.0 168 55 10 22 272 82 19 40 35 6 15.5 21.5
80 1 125 35.5 155 177 137 107 100 130 50 80 9.0 168 55 10 22 272 82 19 40 35 6 15.5 21.5
2 90L 1 140 35.5 170 200 150 120 125 150 56 90 10.0 190 65 10 22 322 91 24 50 45 8 20.0 27.0
90L 1 140 35.5 170 200 150 120 125 150 56 90 10.0 190 65 10 22 322 91 24 50 45 8 20.0 27.0
3 90L 1 160 45.0 195 219 173 140 140 175 63 100 12.5 243 70 12 28 363 100 28 60 55 8 24.0 31.0
5 112M 2 190 45.0 224 238 182 149 140 175 70 112 14.0 265 82 12 28 382 112 28 60 55 8 24.0 31.0
112M 2 190 45.0 224 238 182 149 140 175 70 112 14.0 265 82 12 28 382 112 28 60 55 8 24.0 31.0
7.5 132S 2 216 45.0 250 273 218 175 140 185 89 132 16.0 310 83 12 35 446 137 38 80 75 10 33.0 41.0
132S 2 216 45.0 250 273 218 175 140 185 89 132 16.0 310 83 12 35 446 137 38 80 75 10 33.0 41.0
10 132S 2 216 45.0 250 273 218 175 140 185 89 132 16.0 310 83 12 35 446 137 38 80 75 10 33.0 41.0
132M 3 216 45.0 250 273 218 175 178 212 89 132 16.0 310 83 12 35 484 137 38 80 75 10 33.0 41.0
　



AEEF-HE 图 1
------------------------------

AEEF-HE 图 2
------------------------------
